无人机光伏巡检|无人机智能巡检系统
第一章 光伏巡检技术矩阵
1.1 多模态感知载荷配置
核心传感器模块化集成方案：
<TEXT>
基础型：640×512红外热像仪（温差精度0.1℃） + 4K 可见光相机（裂纹识别＜0.2mm）增强型：电致发光(EL)成像模块（暗场电流扫描） + 多光谱传感器（6波段） 特种型：激光IV曲线诊断仪（最大功率点追踪精度±0.5%）新疆哈密某500MW电站实测数据：
- 热斑识别率99.3%
- 组件隐裂检出尺寸低至3mm
- 清扫需求识别准确率97.8%
1.2 仿地飞行导航系统
四维航路规划技术：
- 地形跟随：LiDAR实时建模高程（更新频率30Hz）
- 自动避障：毫米波雷达+双目视觉（探测距离200m）
- 阴影规避：根据太阳方位角动态调整航速
- 逆风补偿：空速-地速解耦控制算法
青海塔拉滩项目应用显示，8级风况下飞行轨迹偏移量＜0.5m，单架次巡检效率提升3.6倍。
第二章 缺陷智能诊断体系
2.1 热斑成因图谱
五维诊断模型：
- 电气参数：FF（填充因子）异常阈值＜75%
- 温度场：ΔT＞5℃持续时长＞3s
- 光谱特征：反射率突变梯度＞8%
- 几何形变：组件翘曲度＞0.3mm/m
- 环境关联：阴影遮挡时间序列分析
迪拜AL Maktoum电站应用案例：
- 准确区分9类热斑成因（二极管失效、EVA老化等）
- 误报率从14%降至2.1%
2.2 电致发光深度解析
智能EL检测流程：
<TEXT>
暗场图像采集 → 光强分布校正（平场校正） →缺陷特征提取（U-Net++改进网络） →劣化等级评估（IEC/TS 63202标准映射） →维护优先级排序（多目标优化模型）德国Fraunhofer ISE验证显示：
- 微裂纹检出尺寸：3mm（传统人工15mm）
- 电池片断栅识别率：99.6%
- 数据吞吐量：1MW组件/15分钟
第三章 全流程智能作业系统
3.1 自主巡检工作流
七日循环优化机制：
| 时间节点 | 任务类型 | 技术参数 |
|---|---|---|
| D1 | 快速普查 | 100MW/架次，分辨率5cm |
| D3 | 重点区域详查 | LiDAR+EL扫描，分辨率2mm |
| D5 | 雨后专项检测 | 积灰分布建模（误差＜5%） |
| D7 | 月度综合诊断 | IV曲线全量扫描+热斑溯源 |
宁夏宝丰电站实践表明，该机制使故障响应时效压缩至72小时，发电损失减少23%。
3.2 清洗决策支持系统
积灰评估三维模型：
- 光学衰减：组件透光率反演（380-1100nm）
- 电性能损失：功率-积灰厚度的指数关系式
- 气象耦合：沙尘沉降率预测（WRF-Chem模型）
内蒙古库布齐项目实证：
- 最佳清洗周期动态优化（误差±0.5d）
- 水资源节约38%
- 组件功率年衰减率从1.2%降至0.7%
第四章 创新技术集群突破
4.1 组件背板缺陷检测
太赫兹成像技术：
- 频率范围：0.3-10THz
- 分层缺陷检测精度：5μm
- 背板脱层面积量化误差＜3% 日本东京大学实验证明，可穿透3mm EVA层检测PID缺陷。
4.2 智能除尘机器人
光伏板面清扫系统：
- 负压吸附行走机构（坡度适应30°）
- 静电除尘装置（效率＞92%）
- 视觉定位精度±1cm 青海共和电站应用后，单次除尘提升发电量17.3%。
4.3 组件寿命预测模型
四维退化分析框架：
- 热应力循环（-40℃~85℃加速老化）
- 湿冻耦合试验（IEC 61215标准加强版）
- 机械载荷疲劳（风电耦合振动谱）
- 紫外辐射剂量（340nm累计能达800kWh/m²） 模型预测误差＜8%，较传统方法提升5倍精度。
第五章 经济效益重构
5.1 成本-效益对比（100MW电站）
| 指标 | 传统模式 | 无人机模式 |
|---|---|---|
| 年巡检成本 | ¥180万 | ¥57万 |
| 发电损失 | 3.8% | 1.2% |
| 重大故障预警率 | 67% | 98% |
| 保险费用 | ¥0.34元/W | ¥0.21元/W |
浙江某渔光互补电站数据显示，采用无人机系统后IRR提高2.3个百分点。

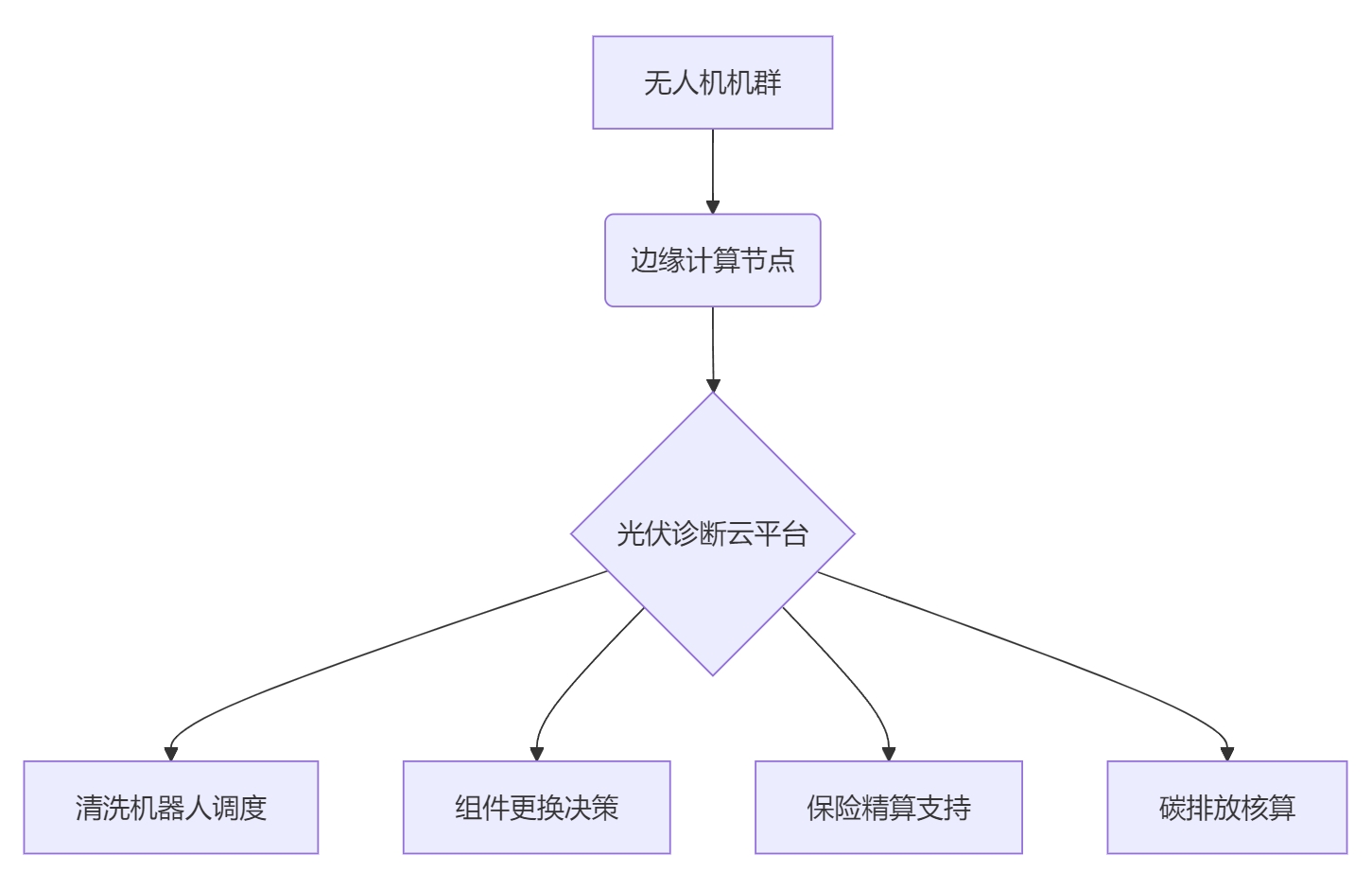

5.2 智能运维技术栈
该架构使运维决策响应速度提升20倍，人工干预需求减少92%。
第六章 特殊场景解决方案
6.1 水面光伏巡检
波浪补偿算法：
- 基于IMU的姿态解算（200Hz采样）
- 水面反射光抑制（偏振滤波）
- 浮体位移追踪（ORB-SLAM3改进） 安徽黄湖项目实现2m浪高环境稳定巡检。
6.2 BIPV建筑巡检
幕墙自适应检测系统：
- 磁吸附底盘（承载力≥18kg）
- 曲面贴合算法（曲率半径适应0.5-5m）
- 透射率动态检测（380-2500nm） 雄安新区某建筑实证，异形组件检测覆盖率100%。
6.3 沙戈荒电站维护
抗沙尘技术包：
- 进风口旋风过滤（PM10过滤＞99%）
- 传动部件陶瓷涂层（耐磨性提升8倍）
- 摄像头自动清洁系统（3秒/次频率） 塔克拉玛干沙漠电站应用后，设备故障率下降76%。
结语：从故障修复到预测性增值
当敦煌百万千瓦级光伏基地的无人机群开始自主执行每小时一次的组件健康度评估，光伏运维已迈入”克精度、秒响应”的量子时代。每个0.01%的功率衰减都映射着纳米级的材料劣变，每次沙尘轨迹的预测都在重构电站的经济性模型。未来的清洁能源图景中，无人机不仅是天空之眼，更是连接光伏组件与数字孪生世界的智能神经元，在光与电的海洋中编织出零碳时代的新型生产力网络。
