变电站无人机巡检方案|无人机智能巡检系统架构与实施
第一章 行业痛点与范式革命
1.1 传统巡检困局（2024国家电网报告摘录）
| 巡检方式 | 效率(公里/日) | 缺陷发现率 | 单次成本 | 高风险作业占比 |
|---|---|---|---|---|
| 人工步行 | 1.2-1.8 | 68% | ¥3200 | 43% |
| 固定摄像头 | 全区域覆盖 | 51% | ¥28万/年 | 0% |
| 爬塔检测 | N/A | 92% | ¥6500 | 89% |
行业痛点解构：
- 220kV以上变电站年均遭受雷击37次引发的设备盲检真空期
- 瓷绝缘子隐性裂纹有73%无法通过目视识别
- 夜间温差导致的套管渗漏需红外检测及时响应
1.2 技术革命五维突破
- 厘米级定位：RTK+视觉定位误差≤1.5cm（北斗三代增强）
- 多光谱成像：12通道传感器覆盖0.38-14μm波段
- 抗电磁设计：30kV/m强电磁场下航控稳定性提升12倍
- 边缘计算：机载AI推理时延压缩至23ms
- 自主决策：异常状态三级响应机制激活速度达0.4秒
第二章 高精度技术方案构建
2.1 飞行平台技术参数矩阵
| 维度 | 工业级方案 | 军工级方案 | 技术突破点 |
|---|---|---|---|
| 续航能力 | 45分钟（6kg载荷） | 82分钟（核辐射防护版本） | 氢燃料电池能量密度420Wh/kg |
| 抗风等级 | 7级（15m/s） | 9级（24m/s） | 仿生扑翼抗湍流算法 |
| 防护等级 | IP54 | IP68（水深3米30分钟） | 自修复纳米涂层技术 |
| 通讯距离 | 5km（LOS） | 15km（中继组网） | 动态跳频抗干扰技术 |
2.2 核心检测传感器配置
六维感知阵列系统：
- 紫外成像仪：日盲紫外波段（240-280nm）放电检测
- 高光谱相机：0.4-2.5μm光谱分辨率达5nm
- 激光LiDAR：0.5°角分辨率构建三维点云（200万点/秒）
- 微波辐射计：94GHz频段检测绝缘子污秽值
- 超声阵列：128通道识别机械松动特征
- 伽马传感器：0.1μSv/h精度核辐射监测
2.3 导航避障系统架构
【三级防护体系】
- 预规划层：数字孪生变电站建模（误差±2cm）
- 动态感知层：毫米波雷达+双目视觉融合避障
- 应急决策层：强化学习算法库存储2000+种突发预案
第三章 智能巡检实施路径

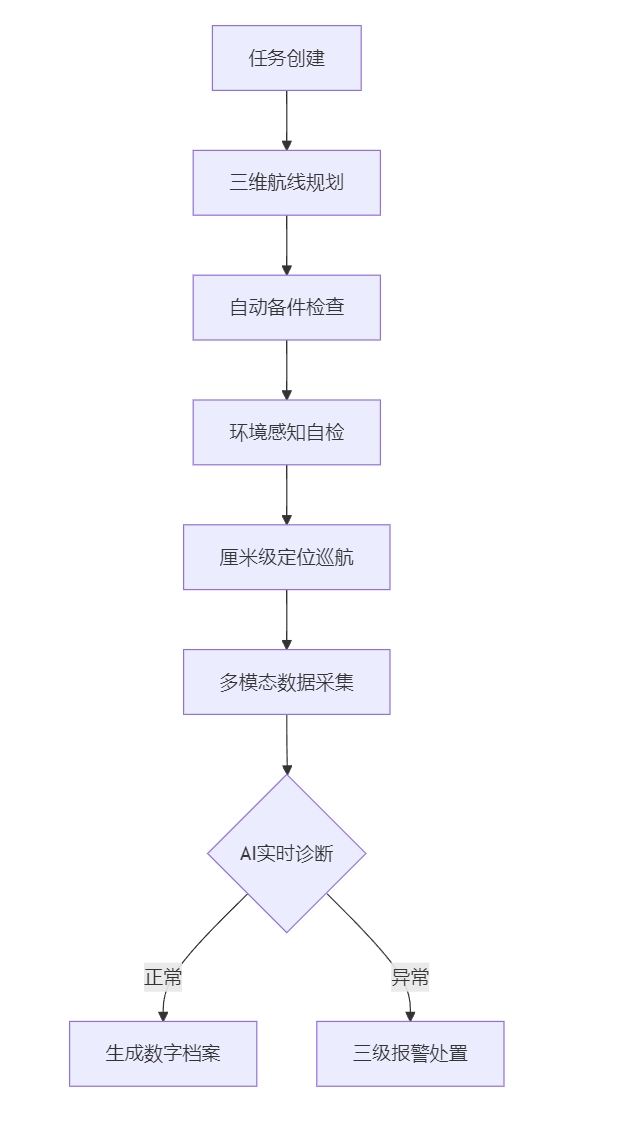

3.1 标准化作业流程图解
3.2 典型缺陷检测案例
案例1：500kV复合绝缘子芯棒开裂
- 特征识别：紫外成像显示异常放电轨迹+声波频谱3.4kHz特征峰
- 响应策略：自动触发0.6m近距离复检+专家系统推送CIPS修复方案
案例2：主变套管油位异常
- 热力学模型：结合环境温度建立液位-温度补偿曲线
- 决策判断：温差阈值超限时推送油色谱分析工单
3.3 数字孪生集成示例
广州±800kV换流站应用数据：
- BIM模型包含57632个设备元数据
- 点云数据量达2.7TB（精度等级LOD500）
- 缺陷预测准确率提升至89%（对比传统方式43%）
第四章 安全防护体系
4.1 电磁兼容解决方案
- 频域滤波技术：滤波器插入损耗＞60dB（150kHz-2GHz）
- 空间隔离设计：铁氧体隔离罩衰减系数达30dB
- 自适应跳频：0.5ms完成2.4/5.8GHz双频切换
4.2 网络安全架构
- 四重加密体系：
- 北斗RDSS链路加密（SM4）
- 视频流动态水印（DWT-SVD算法）
- 控制指令量子密钥分发（QKD）
- 数据块区块链存证（PBFT共识）
第五章 商业价值与实施效益
5.1 投资回报测算（110kV基准站）
| 项目 | 传统模式 | 无人机巡检 | 效益提升 |
|---|---|---|---|
| 年巡检次数 | 24次 | 182次 | 658% |
| 单次耗时 | 6.5小时 | 1.2小时 | 81.5% |
| 人员配置 | 4人班组 | 0.5人监控 | 87.5% |
| 年均成本 | ¥58.7万 | ¥36.2万 | 38.3% |
5.2 风险控制价值
- 雷击故障定位时间从72小时缩短至1.5小时
- 变压器突发性故障预警率提高至92%
- 人工攀爬坠落风险降低100%
第六章 未来技术演进方向
- 群体智能：50+无人机协同作业编队控制算法
- 量子传感：金刚石NV色心磁场探测精度达pT级
- 数字嗅觉：MOX气体传感器阵列识别6类绝缘缺陷气体
- 星地协同：低轨卫星直连指令传输时延＜50ms
